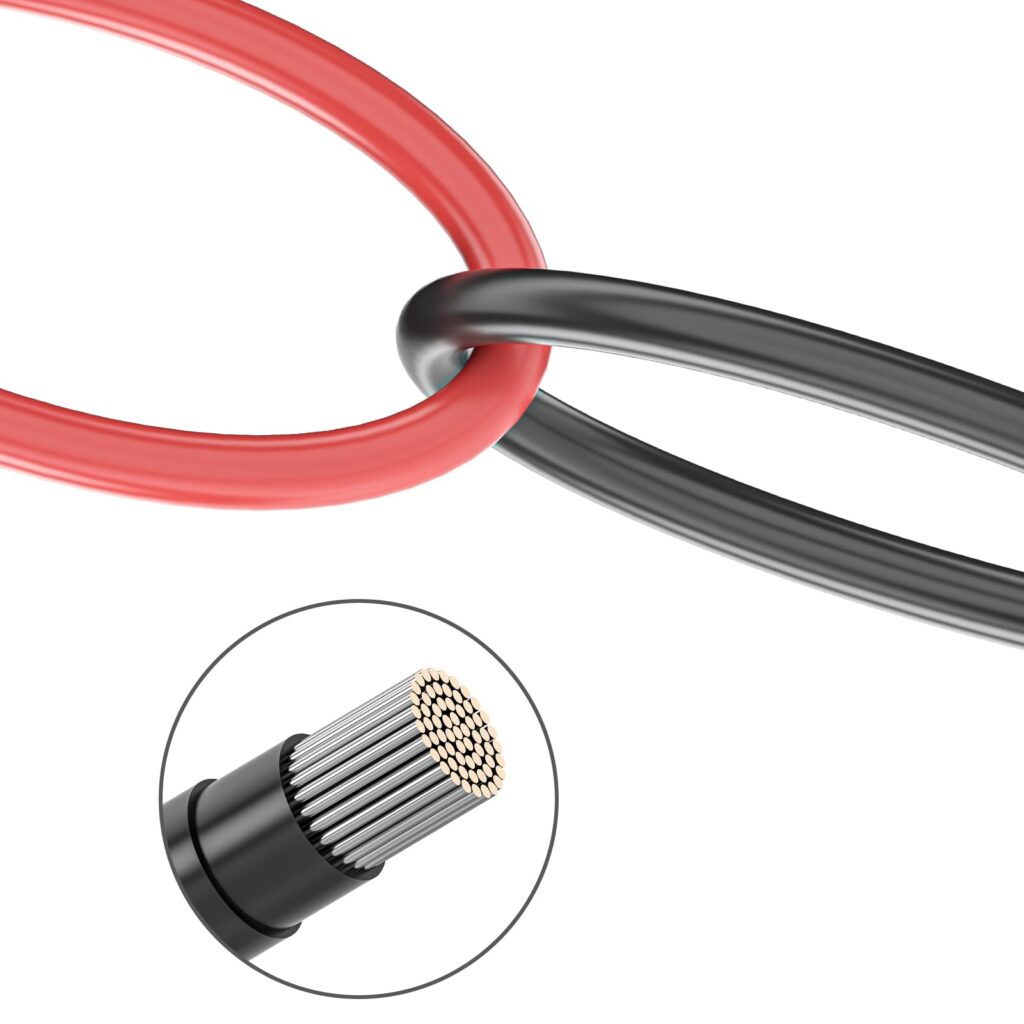

ソーラー パネル 用 ケーブル

ソーラーパネル用ケーブルは、太陽光発電システムにおいて発電された電力を効率的に送電するための重要な部品です。屋外環境に長期間さらされるため、耐候性や耐熱性、耐紫外線性が求められます。一般的に、接続部分の信頼性を高めるための防水コネクタ（MC4など）が採用されており、安全な接続を実現します。ケーブルの種類や太さは使用環境や発電量に応じて適切に選ぶ必要があり、これにより発電ロスの抑制やシステムの長期安定運用が可能になります。正しい選定と施工が、ソーラー発電システム全体の性能と安全性に直結するのです。

ソーラーパネル用ケーブルの基本と重要性

ソーラーパネル用ケーブルは、太陽光発電システムにおいて発電した電力を接続機器やパワーコンディショナーへ安全かつ効率的に伝送するための重要な部品です。これらのケーブルは、屋外に設置されるため、紫外線（UV）耐性、耐候性、耐熱性に優れた素材で作られており、長期間の使用に耐えるように設計されています。一般的に使用されるのは、UV耐性PVCやXLPE（架橋ポリエチレン）などの絶縁材で覆われた銅線です。また、接続の信頼性を高めるために、専用の防水コネクタ（MC4コネクタなど）が付属するケースが多く、取り付け作業の際には正しい極性（プラスとマイナス）を確認することが非常に重要です。劣化したケーブルや不適切な接続は、発電効率の低下や発熱、火災の原因ともなるため、定期的な点検と適切な取り扱いが求められます。

ソーラーパネル用ケーブルの種類と規格

ソーラーパネル用ケーブルには主に2つの種類があり、直流（DC）用と交流（AC）用に分けられます。太陽光パネルからパワーコンディショナーまでの配線には、DC500VまたはDC1000Vに対応したPVケーブルと呼ばれる専用ケーブルが使用されます。このPVケーブルは、二重絶縁構造を備えており、外部環境への耐久性が非常に高く、また、-40℃から+90℃の幅広い温度範囲で使用可能です。日本の電気設備基準（JIS C 3340、JIS C 3341など）に適合していることが求められ、特に耐火性や難燃性の有無も重要な選定基準となります。ケーブルの太さ（断面積）も発電量に応じて選ぶ必要があり、一般的には4㎟または6㎟が家庭用システムでよく用いられます。

ケーブルの接続方法とコネクタの種類

ソーラーパネル用ケーブルの接続には、信頼性と安全性を確保するために専用の防水コネクタが使用されます。最も一般的なのはMC4コネクタで、差し込むだけでしっかりとロックされ、防水・防塵性能（IP67以上）を持つため、屋外使用に最適です。MC4コネクタにはプラス用（male）とマイナス用（female）があり、極性を間違えないように取り付けることが重要です。接続には専用の圧着工具を用いて端子を確実に圧着し、緩みや接触不良を防ぎます。また、複数のパネルを直列または並列に接続する際は、ケーブルの長さや抵抗値にも注意を払って、電圧降下を最小限に抑える設計を行う必要があります。

安全性確保のための配線とメンテナンスのポイント

ソーラーパネル用ケーブルの設置時には、配線の固定、曲げ半径の確保、水たまりや障害物への接触回避といった点に十分配慮する必要があります。ケーブルはケーブルクリップやステープルで適切に固定し、風や振動による摩耗を防ぎます。また、長期間の使用で絶縁被覆が劣化すると、漏電やショートのリスクが高まるため、年に1回程度の目視点検を推奨します。特に、接続部分やコネクタ周辺の変色、変形、水分侵入の兆候は重大なサインです。以下に、主なケーブル仕様の比較表を示します。

ソーラーパネル用ケーブルの選定における重要なポイント

ソーラーパネル用ケーブルは、太陽光発電システムの安全性と効率性を保証するために極めて重要であり、耐候性や電導体のサイズ、絶縁材の品質などが適切に選ばれる必要がある。特に日本の気候は梅雨や台風、高温多湿など過酷な環境が多いため、UV抵抗性や耐水性に優れた専用ケーブルを使用することが不可欠である。また、dc電圧に耐えられる定格（通常は600V、1000Vまたは1500V）を持つケーブルを選ぶことで、長期間の使用における絶縁劣化や発熱を防げる。接続部には防水コネクタ（例えばMC4）の使用が標準的であり、施工時の取り扱いにおける曲げ半径や固定方法にも注意を払う必要がある。

ソーラーケーブルの種類と規格

日本の太陽光発電システムで使用されるソーラーケーブルは主に「PVケーブル」と呼ばれる専用規格品であり、国際規格IEC 62930やJIS C 3465に準拠している。代表的な材質は架橋ポリエチレン（XLPE）で、高温や紫外線にも強い特性を持つ。単芯ケーブルが一般的で、絶縁層と外被が二重構造になっているため、屋外設置での耐久性が確保される。

ケーブルの太さ（断面積）の選び方

ケーブルの断面積（例：4mm²、6mm²）は、発電量、配線距離、許容電流に基づいて決定され、電圧降下を最小限に抑えることが目的である。長距離配線では抵抗が増加し発熱の原因になるため、必要に応じて太いケーブルを選ぶ必要があり、設計段階で負荷電流と回路長を計算し、適正なサイズを選定することが重要である。

防水・防塵対応のコネクタ（MC4など）

MC4コネクタはソーラー配線で最も普及している接続方式であり、防水性と耐久性に優れ、工具不要で確実に接続できる。接続時には極性の確認や完全着止めが必要で、不完全接続は発熱や火災につながる危険があるため、専用の圧着工具を使用し、耐候性シーリングが施された製品を選ぶとより安全である。

設置環境に応じたケーブルの耐性

屋根上や屋外に設置されるため、紫外線（UV）、高温、結露、塩害といった環境による劣化が懸念される。特に沿岸地域では塩分耐性、雪国では低温耐性が求められ、長期間の信頼性を確保するためには、耐腐食性のある材質や外被仕様が不可欠である。

施工時の取り扱いと安全基準

施工中はケーブルの曲げ半径を守り、過度な曲げやつぶれを防ぐことで内部導体の損傷を回避できる。また、配線経路は直射日光や熱源から離し、金属フレームとの摩擦を防ぐためのケーブル保護チューブの使用が推奨される。すべての作業は電気工事士資格を持つ者が行い、電気用品安全法（PSE）に適合した材料を使うことが法律で義務付けられている。

よくある質問

ソーラーパネル用ケーブルとは何ですか？

ソーラーパネル用ケーブルは、太陽光パネルとパワーコンディショナ、または他のパネルを接続するための特殊なケーブルです。屋外での使用を想定しており、紫外線や湿気、温度変化に強い耐候性があります。通常、MC4コネクタが取り付けられており、簡単に安全に接続できます。直流電流を伝えるために設計され、発電効率を維持する上で重要な役割を果たします。

ソーラーパネル用ケーブルを選ぶ際に重要なポイントは何ですか？

ケーブルを選ぶ際は、導体のサイズ（太さ）、絶縁素材、耐候性、認証規格（例：UL、TUV）を確認する必要があります。適切な太さ（例：4mm²や6mm²）でなければ、電圧降下や発熱の原因になります。また、屋外使用に適した耐紫外線仕様であることも重要です。信頼できるメーカーの製品を選ぶことで、長期的な安全と性能が確保できます。

MC4コネクタ付きケーブルの取り付け方は？

MC4コネクタ付きケーブルは、専用の圧着工具を使って導線にコネクタを接続します。まずケーブルの被覆を適切な長さで剥き、導体を圧着端子にしっかり固定します。その後、コネクタ本体に挿入してロックします。接続時は、オスとメスを確実にまで差し込み、「カチッ」と音がするまで押すことが重要です。取り外しには専用のリリースツールが必要です。

ソーラーパネル用ケーブルは自作可能ですか？

専門的な知識と工具があれば、自作は可能です。ただし、誤った接続や不適切な圧着は発熱、火災、発電ロスの原因になります。素人が行うと安全リスクが高いため、認証済みの完成品ケーブルの使用が推奨されます。特に住宅用や産業用システムでは、保険や規制の観点からも専門業者による施工と認証品の使用が求められる場合があります。安全確保が最優先です。
