ソーラー パネル 電圧 電流

ソーラーパネルの発電性能を理解する上で、電圧と電流は最も重要な要素の一つです。太陽光を電気エネルギーに変換するこのシステムでは、出力は電圧（ボルト）と電流（アンペア）の積によって得られる電力（ワット）で表されます。環境条件や設置状況によって、これらの数値は大きく変動するため、実際の使用時には注意が必要です。

特に開放電圧や短絡電流といった仕様値を正しく把握しておくことで、適切なバッテリーやインバーターとの組み合わせが可能になります。本記事では、ソーラーパネルにおける電圧と電流の関係、測定方法、そして実用上のポイントについて詳しく解説します。

ソーラーパネルの電圧と電流の基礎知識

太陽光発電システムの核心となるのが、ソーラーパネルの発生する電圧と電流です。これらは、パネルが太陽光エネルギーをどれだけ効率的に直流電力に変換できるかを示す重要な electrical parameters です。電圧（ボルト、V）は、電気が流れる「力」の強さを表し、電流（アンペア、A）は、電気の「流れ」の量を意味します。

太陽電池セル一つあたりの電圧は通常0.5V～0.6V程度ですが、実用的な電力を取り出すために、複数のセルを直列に接続してパネル化します。これにより、一般的な住宅用パネルでは開放時電圧（Voc）が約40V、最大電力点電圧（Vmp）が約32V程度になります。これらの値は、日射量やセル温度に影響されるため、設置環境や気象条件、そしてパワーコンディショナーの仕様とのマッチングが発電効率に大きく関わります。

電圧と電流の測定方法と意義

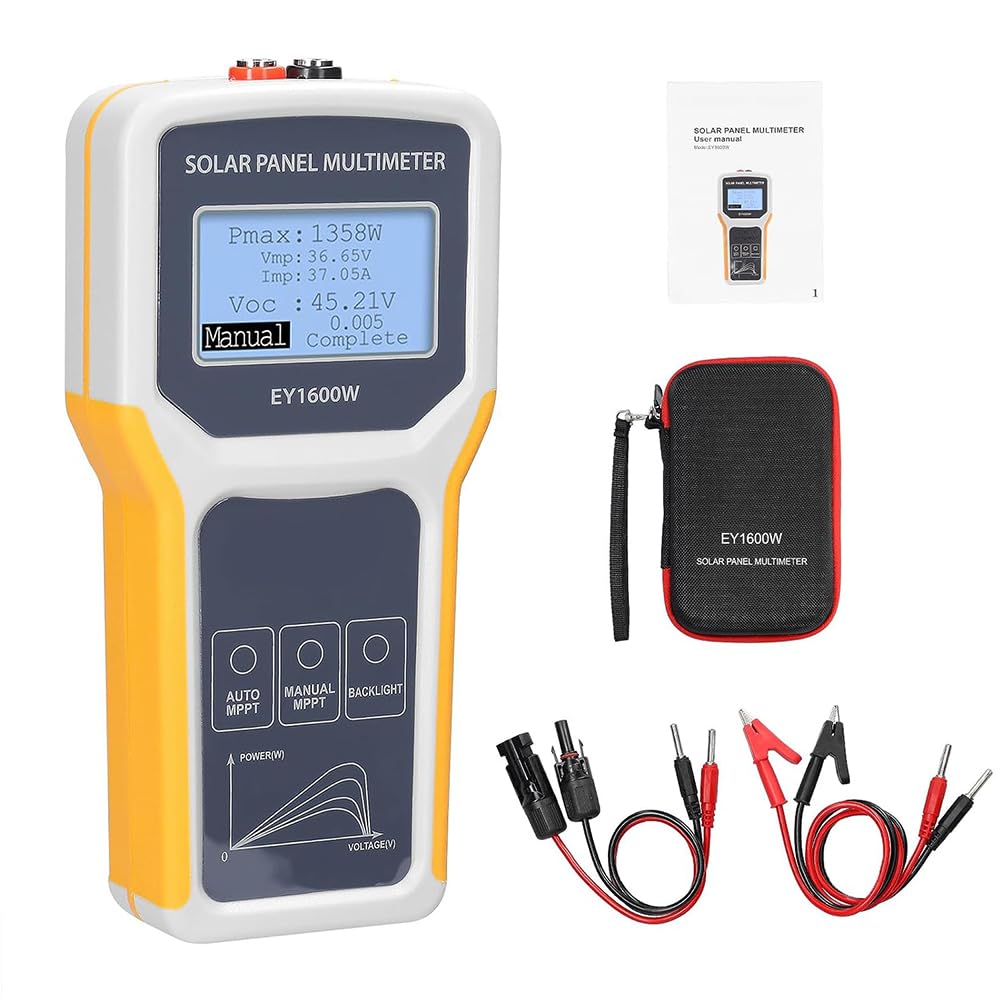

ソーラーパネルの発電性能を評価するためには、電圧と電流を正確に測定することが不可欠です。通常、専用のマルチメータまたはIV カーブトレーサーを使用して、開放時電圧（Voc）や短絡電流（Isc）、さらに最大電力点（MPP）における電圧（Vmp）と電流（Imp）を測定します。

これらの測定は、システムの異常診断や定期メンテナンスにおいても重要で、例えば、Vocが設計値よりも著しく低い場合、パネルの劣化や接続不良が疑われます。また、日中の測定時には、日射強度とセル表面温度も記録することで、性能低下の原因を正確に特定できます。

実環境における電圧と電流の変動要因

ソーラーパネルの出力は、日射量、気温、影の有無、汚れなど、さまざまな外部要因によって変動します。特に、セル温度の上昇はパネルの電圧を低下させる主な要因であり、高温時にはVocが5～10%程度低下することがあります。一方、電流は主に日射強度に比例して変化し、曇天や朝晩にはIscが小さくなります。

また、パネル列に影がかかると、バイパスダイオードが動作しても部分的な発電停止が起き、出力損失が発生します。このような変動に対応するため、最近のパワーコンディショナーにはMPPT（最大電力点追尾制御）機能が搭載され、常に最適な電圧・電流の組み合わせを自動で調整しています。

直列接続と並列接続における電圧・電流の関係

太陽光発電システムでは、複数のパネルを直列または並列に接続して、必要な電圧や電流を確保します。直列接続では、各パネルの電圧が加算され、電流は最も小さい値にそろいます。これにより、パワーコンディショナーの入力電圧範囲に合わせた配線設計が可能になります。

一方、並列接続では、電流が加算され、電圧は最も低い値にそろいます。一般的には、一列に複数パネルを直列で接続（ストリング）し、複数のストリングを並列に接続する複合接続が用いられます。この設計では、各ストリングのI-V特性が均一であることが重要で、不一致があると出力ロスやホットスポットの発生の原因になります。

ソーラーパネルの電圧と電流の基本的な仕組み

ソーラーパネルは、太陽光を受けることで光起電力効果により直流電気を生成します。この際に発生する電圧と電流は、パネルの構造や接続方式、日照条件などによって変化します。

一般的に、1枚の太陽電池セルは約0.5Vの電圧を産み出しますが、実用的な電力を得るためには複数のセルを直列または並列に接続し、必要な電圧（例：12V、24V、48V）や電流に調整します。特に日本の住宅用太陽光発電システムでは、最大出力電圧や最大電流が安全基準や接続するパワーコンディショナの仕様に合致していることが重要です。また、温度が上昇するとパネルの電圧は低下するという特性があるため、設置環境に応じた電気的設計が求められます。

電圧と電流の関係とシステム設計への影響

ソーラーパネルの発電性能は、出力電力（W）＝電圧（V）×電流（A）で表され、この関係を理解することがシステム設計の基本です。直列接続では電圧が加算され、並列接続では電流が加算されるため、使用するパワーコンディショナの入力電圧範囲に合わせて適切な接続方法を選択する必要があります。

特に日本の住宅では、屋根のサイズや日当たりに応じてパネル数を調整するため、開路電圧や短絡電流の値を厳密に計算し、温度変化による電圧降下も考慮に入れた設計が不可欠です。

温度変化が電圧に与える影響

温度上昇はソーラーパネルの出力電圧を低下させる要因であり、特に日本の夏場では顕著に表れます。パネルの仕様書に記載されている温度係数を用いて、最高気温時の電圧低下を予測することが重要です。

たとえば、0.3％/℃の電圧温度係数を持つパネルは、周囲温度が25℃上昇すれば電圧が約7.5％低下します。これはMPPT制御を持たない古いインバータで問題となるため、寒冷地と温暖地での設置条件の違いを踏まえた設計が求められます。

直流電流の測定と安全対策

直流電流の測定は、発電状況のモニタリングや故障診断に不可欠です。電流センサーやエネルギーモニターを用いてリアルタイムで出力電流を確認することで、パネルの汚れや影のかかり、ブランチの断線などを早期に発見できます。

また、高電圧・大電流が流れる直流側は、感電やアーク放電のリスクがあるため、配線には耐圧性能の高いPVケーブルを使用し、接続部は防水・耐候性を持つコネクタ（例：MC4）で確実に接続する必要があります。

最大電力点追従（MPPT）の役割

MPPT（Maximum Power Point Tracking）は、ソーラーパネルの電圧と電流の組み合わせが常に最適な状態となるように自動調整する技術です。

日射量や温度の変化により、パネルのI-V曲線が変動しても、MPPT機能を持つパワーコンディショナは瞬時に最適動作点を検出し、発電効率を最大化します。日本の多様な気象条件において、この機能は年間発電量の向上に大きく貢献しており、特に曇天時や朝夕の低光量時での安定動作に効果的です。

並列・直列接続における電圧と電流の計算方法

パネルを直列接続すると各パネルの電圧が合算されるため、システム電圧を高めることができます。一方、並列接続では各ストリングの電流が合算され、電流容量の大きな配線と保護装置が必要になります。例えば、開路電圧38Vのパネルを10枚直列接続すると380Vとなり、これは一般的な住宅用インバータの入力範囲内になりますが、低温時の電圧上昇も考慮し、600V以下の安全基準を超えないように設計しなければなりません。

よくある質問

ソーラーパネルの電圧と電流はどうやって決まるのですか？

ソーラーパネルの電圧と電流は、主に太陽光の強さ、セルの温度、パネルの材質や設計によって決まります。明るい日中には発電量が増え、開放時電圧（Voc）や短絡電流（Isc）が上昇します。一方、高温になると電圧は低下します。各パネルには仕様書に定格電圧・電流が記載されており、これが設計や接続の基準になります。

電圧と電流が違うソーラーパネルを接続しても大丈夫ですか？

電圧や電流が異なるソーラーパネルを接続する場合、直列または並列接続により影響が異なります。直列接続では電圧が加算されるため、電圧差があると発電効率が低下する恐れがあります。並列接続では電流が加算されますが、電流値が異なるとバランスが崩れます。できるだけ同じ仕様のパネルを組み合わせることが推奨されます。

ソーラーパネルの出力電圧が急に下がるのはなぜですか？

出力電圧が急に下がる原因として、曇天や影がかかっていること、パネルの汚れ、接続部の緩み、あるいは温度上昇などが考えられます。特に高温下では半導体特性により電圧が低下します。また、配線の断線やデバイスの故障も原因になるため、定期的な点検と清掃が重要です。異常が続く場合は専門業者の確認を受けてください。

電流が大きすぎるとソーラーシステムにどのような影響がありますか？

電流が許容範囲を超えると、配線の発熱、制御装置（チャージコントローラーやインバーター）の故障、火災のリスクが生じます。ソーラーパネルの短絡電流（Isc）は、接続する機器の定格電流内に収める必要があります。適切な配線太さと保護装置（ヒューズやブレーカー）の設置で安全を確保し、システム設計時には仕様書をよく確認してください。
